高效空氣過濾器在空氣凈化行業中起著至關重要的作用，高效空氣過濾器主要用于捕集0.5μm以上的顆粒灰塵及各種懸浮物。空氣凈化器主要由濾芯和殼體兩部分組成。基本要求是過濾效率高、流動阻力低、能較長時間連續使用以降低后期耗材成本。
其中濾芯即是指空氣過濾器，高效空氣過濾器在空氣凈化行業中起著至關重要的作用。
高效空氣過濾器采用超細玻璃纖維紙作濾料，膠版紙、鋁膜等材料作分割板，與木框鋁合金膠合而成，采用特殊硅橡膠制作，無氣味，表面不會硬化，時間長也不會有裂紋，化學性能穩定，耐腐蝕，可吸收熱脹冷縮產生的應力而不會開裂，軟硬度適中，彈性恢復好。每臺均經鈉焰法測試，具有過濾效率高、阻力低、容塵量大等特點。
高效空氣過濾器可廣泛用于光學電子、LCD液晶制造，生物醫藥、精密儀器、飲料食品，PCB印刷等行業無塵凈化車間的空調末端送風處。高效和超高效過濾器均用于潔凈室末端，以其結構形式可分為有：有隔板高效空氣過濾器、無隔板高效空氣過濾器、大風量高效、超高效過濾器等。
高效空氣過濾器選用要點:
1.高效空氣過濾器選用的主要控制參數過濾效率、額定風量、額定風量下的初阻力、容塵量等。
2.按GB/T6165-1985《高效空氣過濾器性能試驗方法透過率和阻力》規定的方法檢驗，其透過率≤0.1%（即效率≥99.9%）或?qū)α健?.1μm微粒的計數透過率≤0.001%（即效率≥99.999%）的過濾器為高效空氣過濾器。
3.高效空氣過濾器常用濾料有超細玻璃纖維等。
4.空氣過濾器應符合防火要求，高效空氣過濾器按耐火程度分為三級：1級過濾器，過濾器全部材料都是不燃性的，不燃性材料應符合GB8624-2012 A級。2級過濾器，過濾器濾料應為符合GB8624-2012 A級的不燃性材料，分隔板、框架可用符合GB8624-2012 B2級的可燃性材料。3級過濾器，過濾器全部材料可用符合GB8624-2012 B3級
5.設計時，可按初阻力的二倍為終阻力，作為過濾器的計算阻力。
6.高效空氣過濾器初阻力不得超過產品樣本阻力的10%。
7.高效空氣過濾器不宜單獨使用，高效空氣過濾器宜設置在凈化空調系統的末端。
8.容塵量廠家應提供。高效過濾器出廠時應檢漏。其他要求根據用戶需求定。
9.在一般非平行流潔凈空調系統中多采用組合的過濾器風口。
高效空氣過濾器產品分類:
主要分為：有隔板高效過濾器，無隔板高效過濾器，V-BED高效濾網，耐高溫高效空氣過濾器,液槽式高效空氣過濾器
無隔板高效過濾器
無隔板過濾器是用熱熔膠代替有隔板過濾器的鋁箔對濾材進行分隔。由于沒有了隔板使得50mm 厚的無隔板型過濾器能夠達到150mm 厚的有隔板過濾器的性能。 90mm 厚外框的HEPA在相同過濾面積及過濾效率的情況下，風量可以達到有隔板SPAN 150mm 厚標準阻力型的1.3倍，SPAN 150mm 厚標準阻力型的兩倍。可以滿足當今空氣凈化對各種空間和重量及能源消耗的嚴苛需求。
有隔板高效過濾器
有隔板高效過濾器是用超細纖維作濾料、優質牛皮紙熱滾壓成形或采用膠版紙、鋁鉑作分隔板，與木框或鋁合金框膠和而成，具有過濾效率高，阻力低，風量大的優點。有隔板高效過濾器多采用雙面上膠的銅版紙作分隔板，目的是為了防止分隔板受冷熱干濕的影響發生收縮，從而散發顆粒。適合于低級別的非單向流項目與各種凈化設備和潔凈廠房。有隔板過濾器中，鋁隔板過濾器主要用于高溫或高濕環境，紙隔板過濾器用在普通潔凈環境。有隔板風量相對較大,可以用作耐高溫過濾。
V型密褶式過濾器
用于一般通風系統，具有過濾面積大，阻力低，使用壽命長等特點。它可做為高效過濾器的預過濾器使用，從而有效延長高效過濾器的使用壽命。
耐高溫高效過濾器
該過濾器可以使用在250℃~400℃的高溫環境，過濾效率可達到99.99% @0.3μm.
D.O.P./P.S.L. Testing 95%、99.99% at 0.3μm

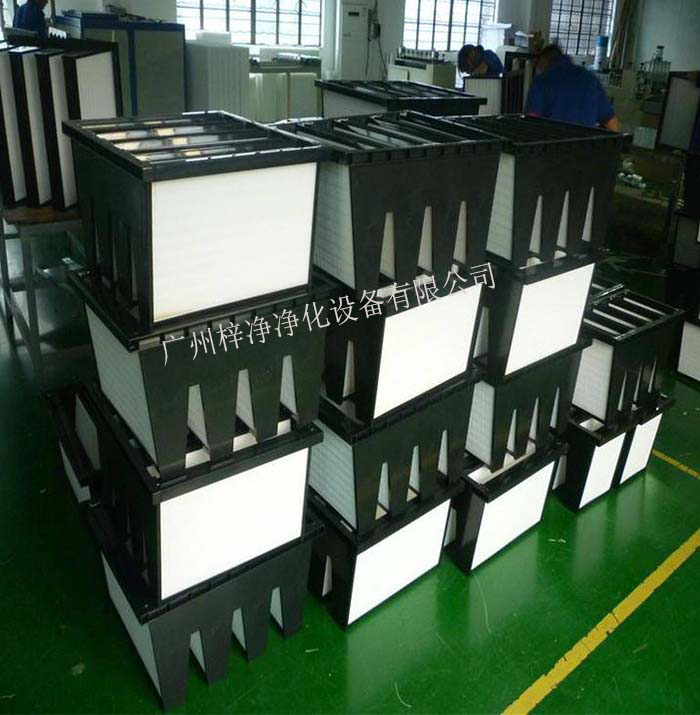

V型過濾器
V型過濾器
液槽式高效過濾器
液槽式高效空氣過濾器又稱為液槽過濾器、主要用于潔凈室末端液槽密封式高效送風口處,過濾級別為H14-U15
高效濾網
高效過濾器，這款產品是專為在低阻力下達到大風量需求設計開發的。 LV 的高效率系列可以在 250Pa 初期阻力的情況下風速達到2.5m/s（即500場m ) 。
高效空氣過濾器安裝要點:
應注意高效過濾器的安裝密封，密封方法有接觸填料密封、液槽刀口密封和負壓泄露密封。
相關標準圖集
07K505《潔凈手術部和醫用氣體設計與安裝》
執行標準
高效空氣過濾器產品標準
GB-T13554-2008《高效空氣過濾器》
GB/T6165-2008《高效空氣過濾器性能試驗方法 透過率和阻力》
工程標準
GB50073-2013《潔凈廠房設計規范》
GB50333-2013《醫院潔凈手術部建筑技術規范》
高效空氣過濾器過濾效率:額定風量下的過濾效率(%)粒徑≥0.5μm，≥99.9,20%額定風量下的過濾效率(%)粒徑≥0.5μm，≥99.99,粒徑≥0.5μm，≥99.999,粒徑≥0.1μm，≥99.999,A、B、C三類效率為鈉焰法效率；D類效率為計數效率；
高效空氣過濾器結構選材:
結構：外框主要使用：鋁合金型材、多層板框、鋁板框、鍍鋅鋼板框，使用最多為鋁合金型材框，主要制作成立方體形結構。
濾料：多采用玻璃纖維，化纖類逐漸在使用，國外有些廠家采用帶靜電的聚四氟乙烯纖維（駐極體）制造高效過濾器、俗稱PTFE。
高效結構又有無隔板和有隔板之分。無隔板主要采用熱溶膠作為濾芯的分隔物，便于機械化生產。加之其具有體積小、重量輕、便于安裝、效率穩定、風速均勻的優點，潔凈廠房所需的大批量的過濾器多采用無隔板結構。有隔板高效，多采用鋁箔、紙做成折疊狀作為濾芯分隔物，形成空氣通道。
分隔板有采用優質牛皮紙，熱滾壓成形或采用膠版紙作分隔板。多采用雙面上膠的銅版紙作分隔板，主要目的是為了防止分隔板受冷熱干濕的影響發生收縮，從而散發微粒。
但 ，在溫濕度發生變化時，這種隔板紙可能會有較大顆粒散發，從而造成潔凈廠房潔凈度測試不合格。所以，對于潔凈度要求較高的場所，應推薦客戶使用無隔板高效空氣過濾器。國外的有隔板過濾器的價格要高于無隔板價格，所以國外使用有隔板的場所較少。
此外，與有隔板過濾器的矩形通道相比，無隔板過濾器的V形通道進一步改善了容塵的均勻性，延長了使用壽命。通風用無隔板過濾器可避免使用金屬部件，易于廢棄處理，符合日益嚴格的環保要求。除了某些耐高溫和高安全性要求的特殊場合，無隔板過濾器均可取代有隔板過濾器。
